Technische inspectie
Volledige inspectie van de machine, met een complete meting van de mechanische en geometrische nauwkeurigheid. De uitkomst bepaalde de scope: gericht reviseren, niets onnodig vervangen.
Case study · Internationaal machinebouwbedrijf
Grote precisie voor een grote kottermachine
Van een ingevlogen serviceteam uit China naar een vaste Nederlandse partner, met eindmetingen die op punten nauwkeuriger uitvielen dan voorheen.
Bij hoogwaardige machinebouw draait alles om betrouwbaarheid en nauwkeurigheid. Bij een internationaal opererend machinebouwbedrijf in de regio Rotterdam staat een indrukwekkende kottermachine van het Chinese merk Qiqihar, met twee grote opspantafels. Voor specialistisch onderhoud werd traditioneel een serviceteam uit China ingevlogen. De klant zocht een Nederlandse partner die inspecties, storingen én complexe revisie zelfstandig kon uitvoeren. Die uitdaging kwam bij PRIMOTEQ terecht.
Klant
Internationaal machinebouwbedrijf
Sector
Zware machinebouw
Locatie
Regio Rotterdam, NL
Machine
Qiqihar kottermachine
Discipline
Inspectie, revisie & geometrisch stellen
01 · De uitdaging
Specialistisch onderhoud dat uit China moest komen
De klant is een internationaal opererend machinebouwbedrijf in de regio Rotterdam dat werkt met grote, hoogwaardige bewerkingsmachines. Op de productielocatie staat een indrukwekkende kottermachine van het Chinese merk Qiqihar, voorzien van twee grote opspantafels. Een machine waarop geen concessies mogelijk zijn als het om precisie gaat.
Voor inspecties en specialistisch onderhoud werd traditioneel een serviceteam uit China ingevlogen. De kennis was aanwezig, maar de reis- en verblijfskosten waren hoog en de flexibiliteit beperkt. Wachten op een team aan de andere kant van de wereld kost tijd die je bij stilstand niet hebt.
De klant zocht daarom een betrouwbare Nederlandse partner die snel kon schakelen en genoeg technische expertise had om inspecties, storingen én complexe revisiewerkzaamheden zelfstandig uit te voeren. Die uitdaging werd aan PRIMOTEQ toevertrouwd.
02 · De aanpak
Eerst volledig meten, daarna gericht reviseren
Onze specialisten begonnen met een uitgebreide technische inspectie van de complete machine. Daarbij brachten we zowel de mechanische als de geometrische nauwkeurigheid volledig in kaart. Uit die metingen bleek precies welke onderdelen aandacht nodig hadden, zodat we gericht konden reviseren in plaats van vervangen wat nog goed was.
Het project vroeg niet alleen om specialistische meetapparatuur, maar vooral om ervaren monteurs met kennis van grote bewerkingsmachines, geometrie, hydrauliek, mechanica en CNC-techniek.
Geometrisch stellen

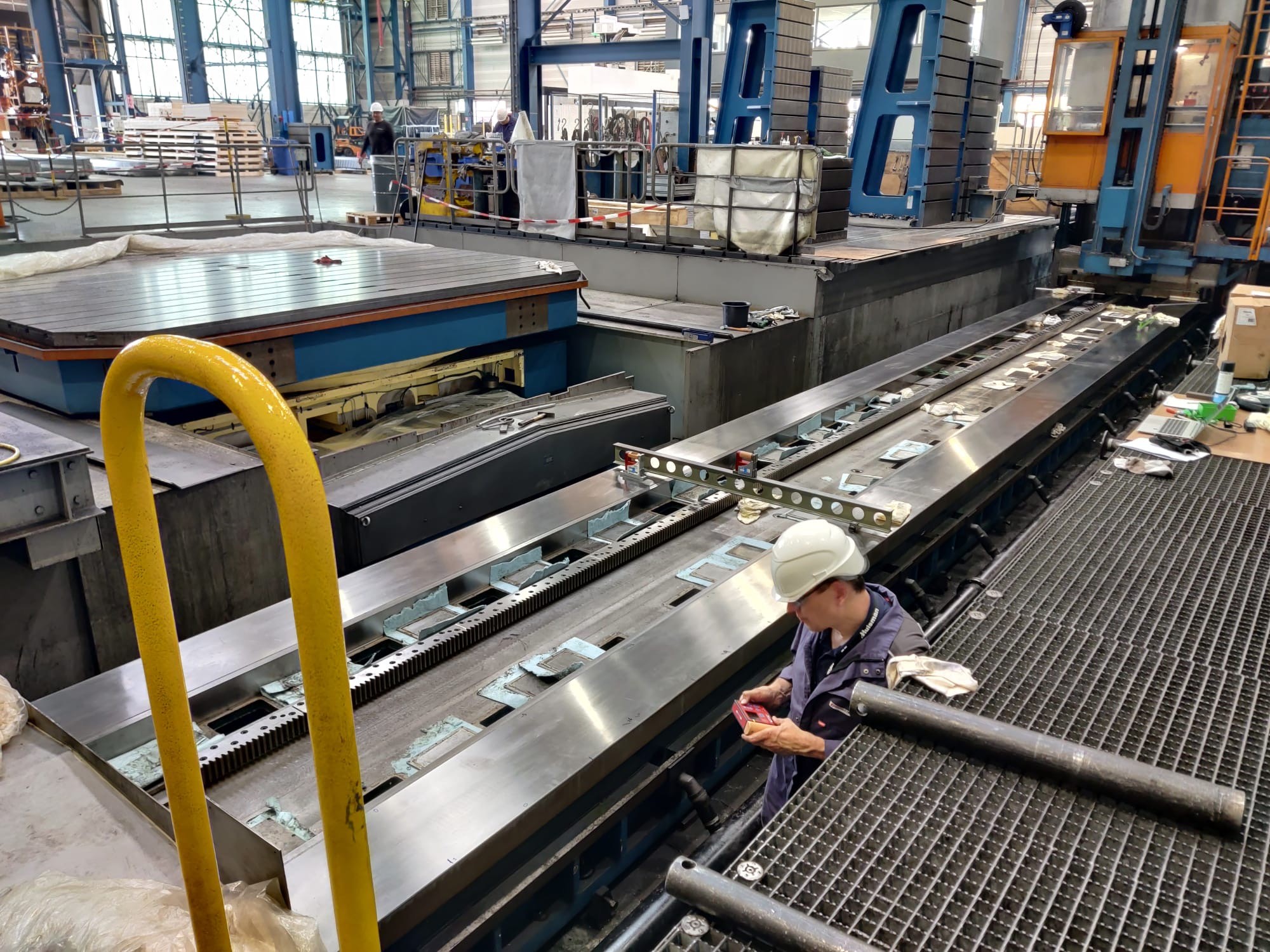

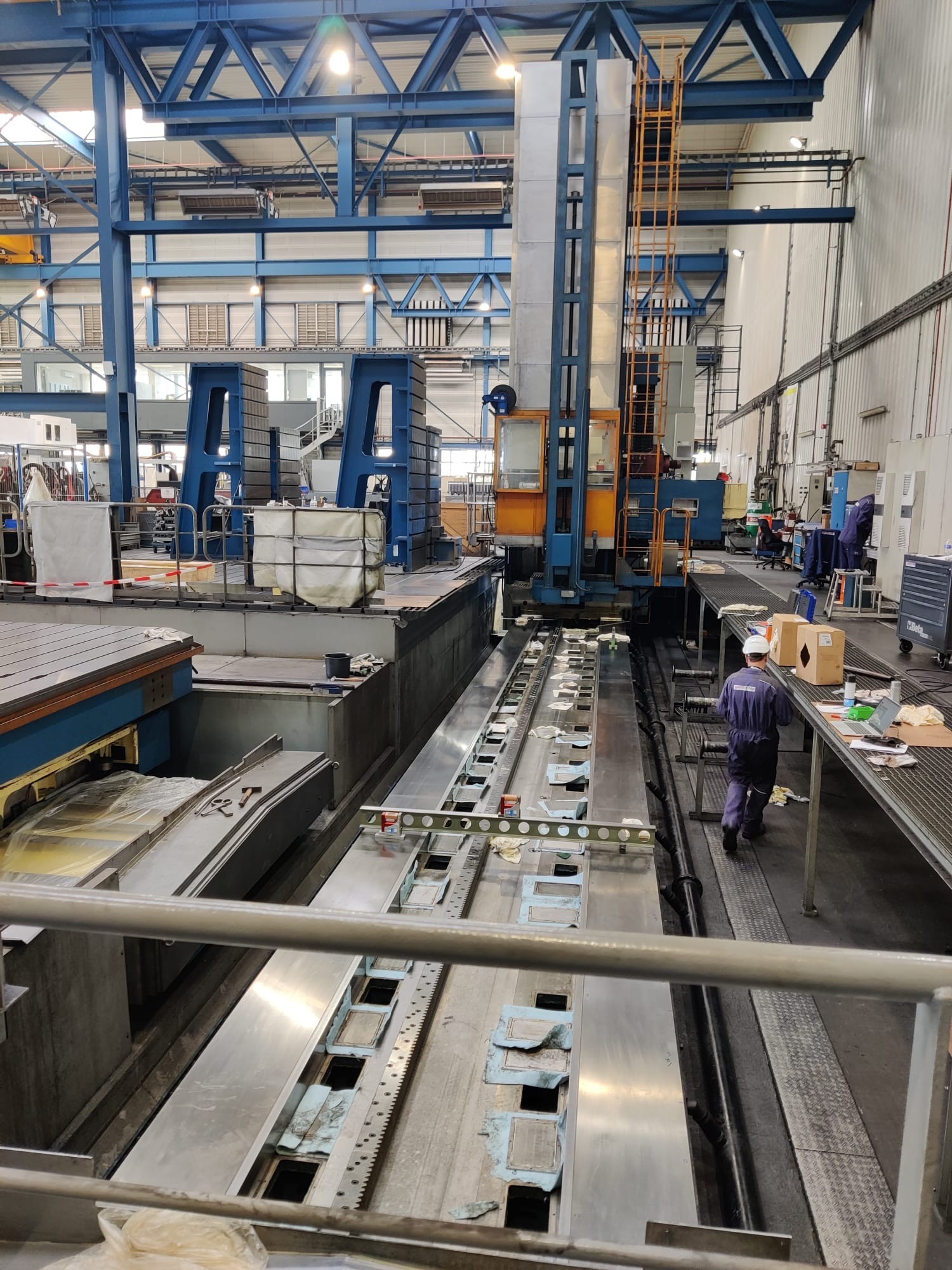

Geometrisch stellen van de 16 meter lange X-asgeleiding en het corrigeren van beide grote opspantafels, het hart van de nauwkeurigheid van de machine.
Mechanische revisie
Vervangen van de kogelomloopspindel van de ram en het nastellen en inschrapen van de spieën, zodat de aandrijving weer soepel en zonder speling loopt.
Afmonteren & afstellen
Vervangen van diverse elektrokabels en hydrauliekslangen, gevolgd door uitgebreide meet- en afstelwerkzaamheden om de machine weer binnen de vereiste toleranties te brengen.
03 · De techniek
De machine en de uitgevoerde werkzaamheden
De machine
- Type
- Kottermachine
- Merk
- Qiqihar (China)
- Opspantafels
- Twee grote tafels
- X-asgeleiding
- 16 meter
- Locatie
- Regio Rotterdam
Geometrie & mechanica
- X-asgeleiding
- Geometrisch gesteld over 16 m
- Opspantafels
- Beide geometrisch gecorrigeerd
- Ram
- Kogelomloopspindel vervangen
- Spieën
- Nagesteld en ingeschraapt
Installatie & afstelling
- Bekabeling
- Diverse elektrokabels vervangen
- Hydrauliek
- Slangen vervangen
- Eindmeting
- Afgesteld binnen toleranties
Ik was positief verrast door de kennis en ervaring die iedereen meebracht om dit project tot een goed einde te brengen. De metingen lieten zien dat de machine er zeker niet minder op is geworden, maar juist beter. Ondanks enkele onvoorziene situaties zijn deze professioneel opgepakt door het team. Al met al zijn wij zeer tevreden over het resultaat en kijken we uit naar de verdere samenwerking.
Technisch verantwoordelijke
bij de opdrachtgever
04 · Het resultaat
Nauwkeuriger dan voorheen, met een vaste partner dichtbij
16 m
X-asgeleiding geometrisch gesteld
2
grote opspantafels gecorrigeerd
100%
weer binnen de vereiste toleranties
1
vaste NL-partner, geen ingevlogen team meer
Uit de eindmetingen bleek dat de machine niet alleen weer voldeed aan de gestelde eisen, maar op diverse onderdelen zelfs nauwkeuriger presteerde dan vóór de werkzaamheden.
Minstens zo belangrijk: de klant heeft nu een vaste servicepartner in Nederland die snel kan reageren bij inspecties, onderhoud of storingen, zonder afhankelijk te zijn van een internationaal serviceteam. Juist bij machines waar stilstand kostbaar is, betekent dat productie sneller en betrouwbaarder hervat kan worden.
